4.1.1. Sensor de oxigeno generador de 0v a 1v alimentado de 450mv.
1. Sensor de oxigeno generador de 0v a 1v alimentado de 450mv.
Este sensor de oxígeno consiste en un elemento semiconductor hecho de dióxido de titanio (TiO2, similar a la cerámica de zirconio ZrO2).

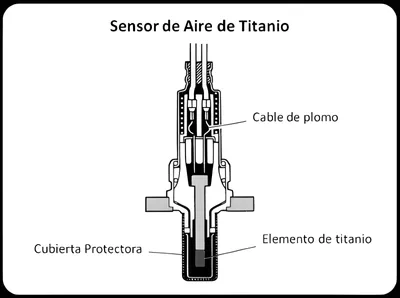

Este sensor utiliza un tipo de película de óxido de titanio formado en el extremo delantero de un sustrato laminado para detectar la concentración de oxígeno en los gases de escape.
Funcionamiento:

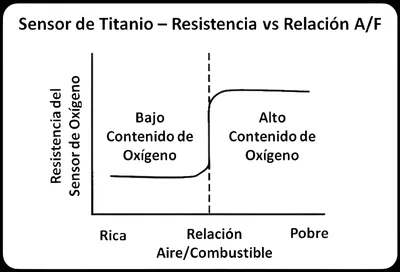

Las propiedades del óxido de titanio son tales que su resistencia cambia de acuerdo con la concentración de oxígeno de los gases de escape. Esta resistencia cambia abruptamente en el límite entre una mezcla aire/combustible pobre y rica, como se muestra en el gráfico. La resistencia del óxido de titanio también cambia en gran medida en respuesta a los cambios de temperatura. Un calentador es, por tanto integrado en el sustrato laminado para mantener la temperatura del elemento constante.

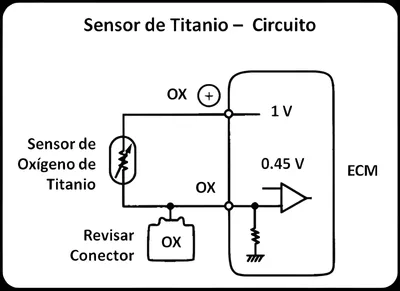

Este sensor se conecta a la ECM, como se muestra en la siguiente imagen. Un voltaje de 1.0 V se suministra en todo momento a la terminal 0″ positivo (+) de la ECM. El ECM cuenta con un comparador que coteja la caída de tensión en el terminal Ox (debido al cambio en la resistencia del titanio) a una tensión de referencia (0.45 voltios). Si el resultado muestra que la tensión de Ox es superior a 0.45 voltios (es decir, si la resistencia del sensor de oxígeno es baja), la ECM identifica que la relación aire/combustible es rica. Si el voltaje 0 es inferior a 0.45 voltios (sensor de oxígeno de alta resistencia), identifica que la relación aire/combustible es pobre.
